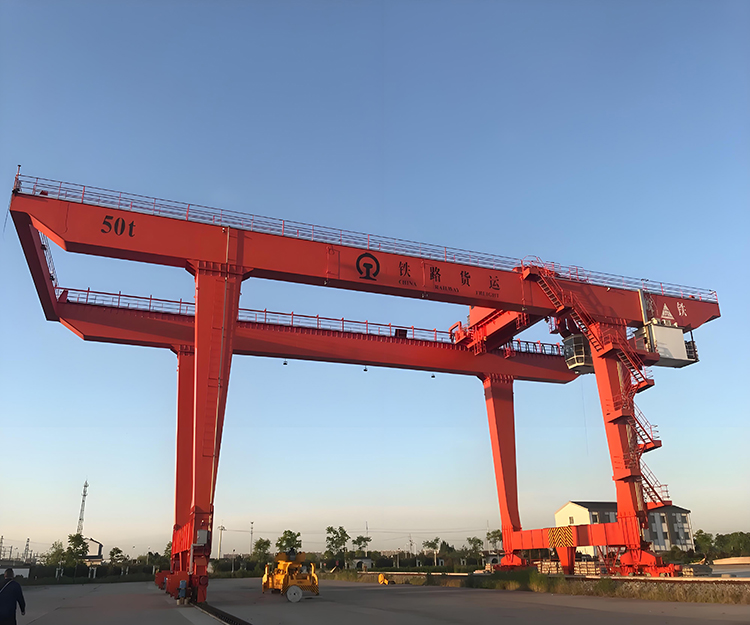

العارضة المزدوجة للرافعة الجسرية الخارجية من النوع يو مخصصة بشكل أساسي لعمليات التحميل والتفريغ والرفع العامة. لقد زاد من تصميم مقياس مسار العربة الصغيرة ، مما أدى إلى مساحة أكبر للأرجل ومناسبة للتعامل مع العناصر الأكبر مثل الحاويات ، إلخ. نظرا لهيكلها ، فإن هذه الرافعة الجسرية تلغي الحاجة إلى إطار سرج مقارنة بالرافعة الجسرية من النوع أ.
مع ارتفاع الرفع الثابت ، يكون الارتفاع الكلي للآلة أقل من الرافعة الجسرية من النوع أ. ومسافة السكك الحديدية لعربة كهربائية طويلة ، مما يعني استقرار تشغيلي أفضل وتوزيع الحمل. كل التصميم يجعله أداء ممتازا وقابلا للتكيف مع مواقع العمل المتعددة. تزيد أرجلها الداعمة من الثبات وتسمح للمعدات بالتحرك بحرية على الأرض.
إطار فريد على شكل يو: مع هيكل مستقر " يو " على شكل ، وتوفير الانحناء جيدة وصلابة التوائية وتعزيز الاستقرار العام.
نظام التحكم الفعال: يمكن أن يحقق استجابة سريعة وتشغيل سلس ، وتحسين كفاءة العمل ودقة التشغيل.
قدرة رفع عالية: مناسبة بشكل خاص لرفع الأجسام ذات الوزن الزائد ، مثل مكونات السفينة ، ومعدات طاقة الرياح ، إلخ.
تغطية تمتد كبيرة: لعبور مسارات متعددة أو مناطق عمل ، وزيادة مرونة العمل والتكيف مع ظروف العمل المعقدة والمتغيرة.

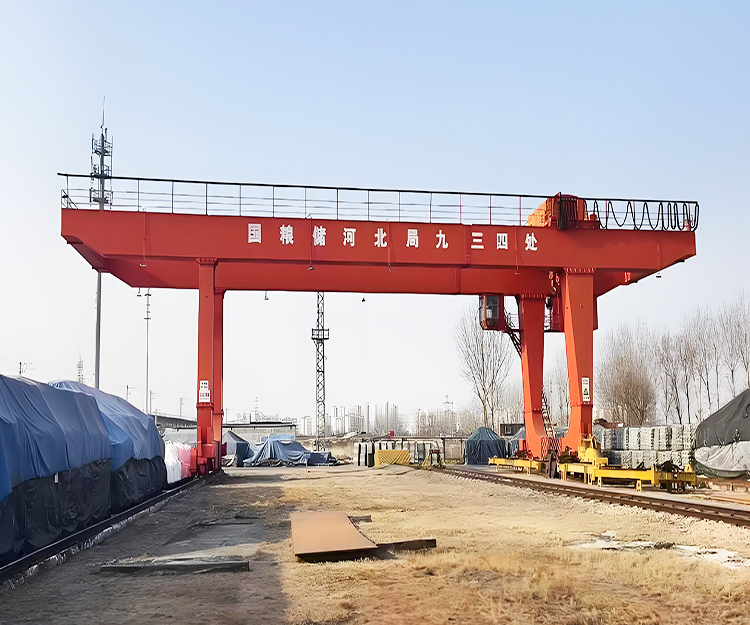

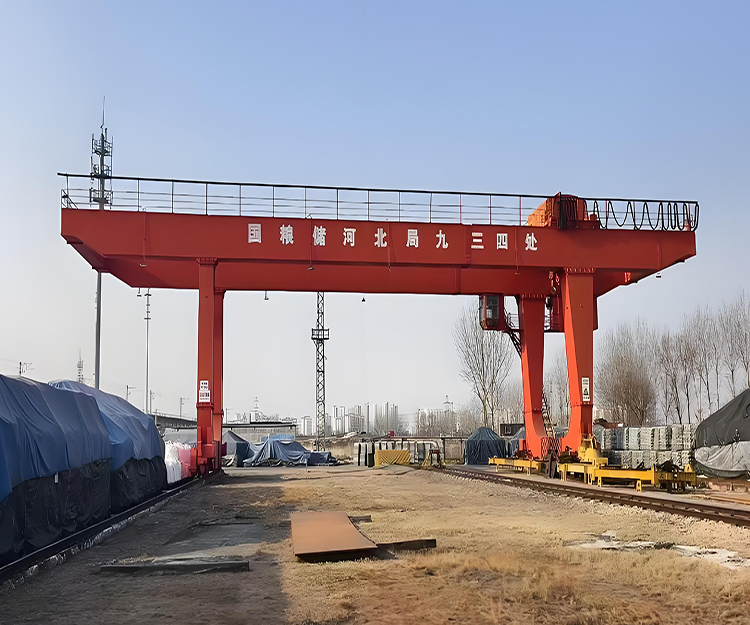

يو نوع في الهواء الطلق رافعة جسرية العارضة المزدوجة مناسبة للتحميل العام والتفريغ ، وعمليات الرفع في ساحات الشحن في الهواء الطلق وعلى طول خطوط السكك الحديدية. يجب أن تكون بيئة التشغيل العادية لهذه السلسلة من الرافعات الجسرية ذات العارضة المزدوجة من النوع يو ضمن نطاق -25℃~ + 40℃.
في محطات الحاويات ، يمكن للرافعات الجسرية الخارجية ذات العارضة المزدوجة من نوع يو نقل الحاويات من سفن الشحن إلى الساحات أو الشاحنات. فهي قادرة على التعامل مع الحاويات ذات الأحجام المختلفة ويمكن قلبها بسرعة لزيادة الكفاءة. إلى جانب الحاويات ، ش رافعة جسرية مزدوجة العارضة يمكن أيضا تحميل وتفريغ البضائع السائبة ، والآلات الكبيرة ، وغيرها من البنود الثقيلة.
في مصانع الصلب ، مصانع الأخشاب ، إلخ., توفر العارضة المزدوجة للرافعة الجسرية الخارجية على شكل يو حلول رفع فعالة للمستخدمين.

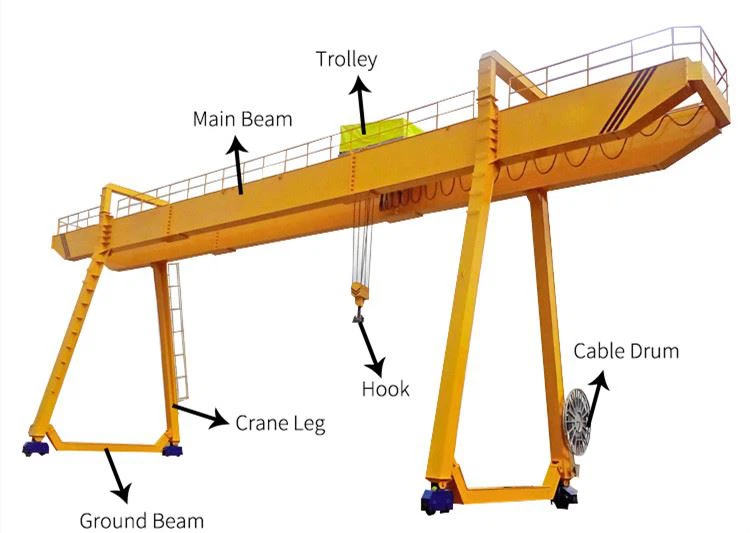

العارضة الرئيسية:يعرف أيضا باسم العارضة الكبيرة ، ويحمل الرافعات والأحمال على مدى. يتوفر نوعان من العوارض المفردة والمزدوجة.
الركائز:إطارات الدعم ، لتوصيل الحزمة الرئيسية بالأرض ودعم الأحمال الرأسية. وهي مصممة على شكل مربع أو إطار ويمكن أن تكون ثابتة أو مجهزة بعجلات للتحرك.
آلية الرفع:يرفع ويخفض الحمل. يمكن أن تكون مجهزة سد / مد سلك حبل الرافعات ، الرافعات اليورو ، أو عربات كهربائية ؛ سرعة واحدة/مزدوجة أو تردد متغير.
نهاية النقل / عجلة:تمكن الرافعة من التحرك على طول المسار أو الفناء. اعتماد الصلب مزورة أو عجلات الصلب الزهر ، ومجهزة العازلة وجهاز حماية انحراف لضمان سلامة العملية في الهواء الطلق.
آلية نقل الرافعة:يدفع الرافعة بأكملها للتحرك أفقيا على طول السكك الحديدية أو الأرض. بما في ذلك المحرك ، المخفض ، ونظام الكبح ؛ المصممة خصيصا للظروف في الهواء الطلق ، مع الغبار وحماية للماء.
النظام الكهربائي:يتحكم في عمليات الرفع والسفر. يتضمن لوحة التحكم وسلك الطاقة ونظام الكبح.
السكك الحديدية الأرضية أو الإطارات المطاطية:يدعم الرافعة للتحرك على الأرض. السكك الحديدية الأرضية: مناسبة للسكك الحديدية الثابتة. الإطارات المطاطية: حركة مرنة بدون مسارات
|
البنود |
المواصفات |
|
قدرة الرفع |
10-50 طن |
|
واجب العمل |
A5 |
|
ارتفاع الرفع (م) |
10-12 متر |
|
سبان (م) |
18-35 متر |
|
سرطان البحر السفر |
38.5-44.6 م / دقيقة |
|
عربة السفر |
≥38 م / دقيقة |
|
مصدر الطاقة |
3 مراحل تيار متردد 50 هرتز 380 فولت |
|
طريقة التشغيل |
التحكم الأرضي + التحكم عن بعد |

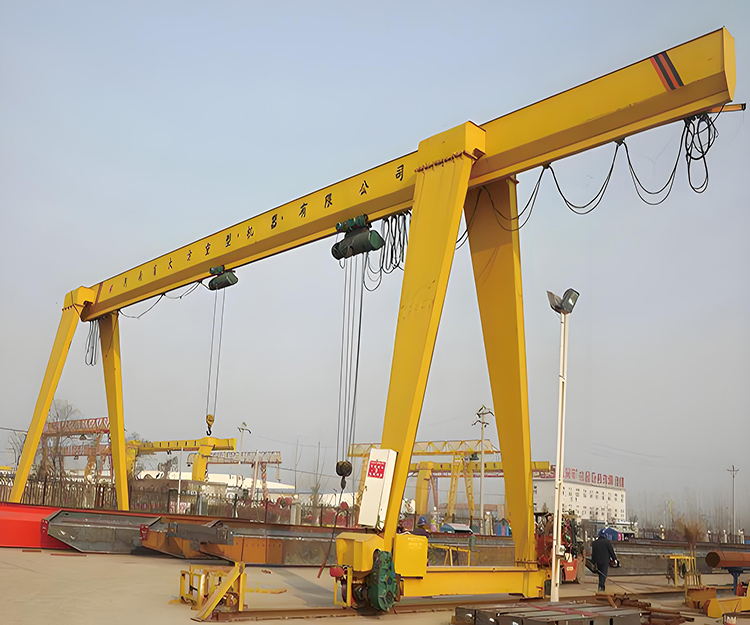

يتميز بهيكل شعاع رئيسي واحد مع رافعة كهربائية تعمل أسفل الحزمة الرئيسية ، عادة في تكوين مدعوم ببساطة.
التطبيقات:مناسبة لمناولة المواد في الهواء الطلق من حمولة متوسطة إلى صغيرة ، مثل مناطق التخزين ، مناطق تحميل/تفريغ المعدات ، مواقع البناء ، إلخ.
المزايا:هيكل خفيف الوزن ، منخفض التكلفة ، سهل التركيب ، مناسب بشكل خاص للمساحة المحدودة أو المتطلبات التشغيلية المؤقتة.
يتميز بتصميم شعاع رئيسي مزدوج ، مع رافعة كهربائية أو عربة تعمل بين مساري الشعاع الرئيسيين ، مما يوفر قدرة تحمل شاملة قوية.
التطبيقات: تستخدم على نطاق واسع في مناولة المعدات الثقيلة ، ساحات الحاويات ، أسواق الصلب ، وغيرها من مناطق التشغيل عالية الكثافة.
المزايا الرئيسية:قدرة الرفع العالية ، الامتداد الواسع ، والتشغيل السلس ، مناسبة لمتطلبات التشغيل الاحترافية عالية التردد والحمل العالي.
